Katup Bola Dilas Sepenuhnya Manual

Apa itu Ball Valve yang Dilas Sepenuhnya?

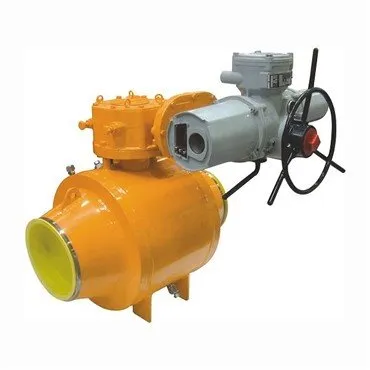

Katup bola yang dilas penuh banyak digunakan di berbagai bidang. Kualitas unggul dan stabilitas kinerja tinggi berada di luar jangkauan katup bola baja cor biasa. Umur layanannya jauh lebih lama dibandingkan katup bola baja cor. Katup bola yang dilas sepenuhnya banyak digunakan dalam gas perkotaan, pemanasan perkotaan, petrokimia, pembuatan kapal, baja, stasiun pengatur, pembangkit listrik, dan jenis peralatan pipa lainnya. Katup bola yang dilas sepenuhnya dapat dioperasikan dan digunakan dengan andal untuk waktu yang lama. Perlu perawatan dan mudah dipasang. Pemasangan katup lebih nyaman. Katup bola yang dilas sepenuhnya cocok untuk pipa kelas150-class600 dan pn16-pn40, yang digunakan untuk memotong atau menyambungkan media di dalam pipa. Mode penggerak katup bola yang dilas sepenuhnya adalah manual, roda gigi cacing, pneumatik, atau listrik. Katup bola yang dilas penuh umumnya dihubungkan dengan pengelasan butt.

Konstruksi dan Mekanisme Kerja Ball Valve Manual

• Badan Katup

Badan katup, biasanya terbuat dari bahan seperti baja tahan karat, kuningan, atau besi tuang, berfungsi sebagai kerangka utama yang menyatukan semua komponen. Ini berisi port untuk masuk dan keluar cairan dan membungkus bola dan bagian internal lainnya dengan aman.

• Bola

Inti dari katup bola adalah bola berbentuk bola, biasanya terbuat dari bahan seperti kuningan berlapis krom, baja tahan karat, atau PVC. Bola tersebut memiliki lubang (lubang) di bagian tengahnya, yang memungkinkan atau menghalangi aliran fluida ketika disejajarkan atau diputar tegak lurus dengan pipa.

• Batang Katup

Batang katup menghubungkan bola ke aktuator atau pegangan eksternal. Ini bertindak sebagai penghubung penting, memfasilitasi pergerakan bola di dalam badan katup.

• Kursi dan Segel

Untuk memastikan segel yang rapat dan mencegah kebocoran, katup bola menggunakan dudukan dan segel di sekitar permukaan bola. Bahan yang digunakan untuk komponen ini bergantung pada fluida yang ditangani serta kondisi suhu dan tekanan.

• Aktuator

Aktuator berfungsi sebagai mekanisme kontrol eksternal untuk katup bola. Bisa dalam bentuk tuas, handwheel, aktuator pneumatik, atau motor listrik, sehingga memudahkan manipulasi posisi bola.

• Akhiri Koneksi

Katup bola dilengkapi dengan berbagai sambungan ujung untuk disesuaikan dengan aplikasi yang berbeda. Jenis yang umum termasuk ujung berulir, bergelang, atau dilas

Manfaat Memasang Katup Bola Dilas Sepenuhnya Manual

• Pengoperasian Katup Bebas Kebocoran

Badan katup bola jenis ini dilas sepenuhnya, sehingga mengurangi jumlah titik kebocoran potensial. Faktanya, kebocoran eksternal dapat dihilangkan dalam banyak kasus. Dengan menutup katup dengan logam yang dilas dan bukan segel plastik, katup menjadi lebih tahan lama dan kecil kemungkinan terjadinya kebocoran seiring berjalannya waktu.

• Rentang Tekanan & Suhu yang Luas

Dengan dudukan katup yang terbuat dari cincin segel dan pegas Teflon berkarbonisasi, katup bola yang dilas sepenuhnya sangat mudah beradaptasi terhadap perubahan tekanan dan suhu-artinya tidak akan ada masalah selip atau kinerja dalam rentang suhu dan tekanan yang ditentukan. Kualitas ini membuat katup bola khusus ini sangat serbaguna.

• Manufaktur Unggul & Jaminan Kualitas

Setiap bola katup bola yang dilas sepenuhnya dilacak dan diukur dengan pemindai komputer canggih yang mendeteksi ketidaksempurnaan sekecil apa pun selama proses pembuatan. Ketika ditemukan cacat langka, cacat tersebut dikembalikan ke ruang pemesinan, tempat masalahnya diperbaiki, atau bola didaur ulang.

• Katup Bola Dilas Sepenuhnya dengan Penyegelan Karbon Parsial

Katup bola yang dilas sepenuhnya dibuat dengan cincin segel PCTFE yang mengandung 25% karbon atau lebih, memastikan kinerja bebas kebocoran sepenuhnya. Bahan canggih ini memberikan kekuatan dan kekakuan sekaligus mempertahankan bentuknya meskipun terkena bahan kimia.

• Katup Bola yang Dikubur Langsung

Katup bola sanitasi yang dilas dapat langsung dikubur di bawah tanah. Tidak perlu membuat sumur katup yang besar; Anda hanya memerlukan sumur kecil yang dangkal, yang secara signifikan menghemat biaya dan waktu konstruksi.

• Tinggi Batang Katup & Panjang Badan Katup yang Dapat Disesuaikan

Sesuai dengan persyaratan konstruksi dan desain pipa, panjang badan katup dan tinggi batang katup dapat disesuaikan dengan spesifikasi Anda. Fleksibilitas ini membuat katup bola yang dilas penuh menjadi sangat serbaguna, karena Anda dapat memasangnya di berbagai lokasi dengan kebutuhan berbeda.

Proses Pembuatan Katup Bola Tempa Manual

Saat Anda membutuhkan katup bola tempa, proses pembuatannya sedikit berbeda dengan katup bola cor. Sama seperti katup cor, pembuatan katup tempa dimulai dengan desain dan rekayasa katup. Anda dapat memilih banyak faktor desain berbeda untuk memenuhi kebutuhan Anda. Tim kami menciptakan katup bola tempa dalam berbagai ukuran, kelas tekanan, paduan, dan paket trim. Misalnya, Anda dapat memesan katup bola tempa manual kami dalam ukuran mulai dari ½" hingga 20" dan kelas dari 150# hingga 4500# ANSI.

Setelah menyelesaikan desain katup, ahli kami memulai proses fabrikasi. Penempaan katup melibatkan pembentukan komponen logam melalui kekuatan mekanis, seringkali menggunakan panas untuk membuat baja lebih mudah ditempa. Badan katup dan komponen internal semuanya ditempa untuk menghasilkan katup yang kuat, tugas berat, dan andal untuk aplikasi Anda.

Selama proses penempaan, biasanya kami memanaskan logam lalu mengompres, membengkokkan, dan membentuknya agar sesuai dengan desain katup bola tempa menggunakan mesin die-forging. Cetakan membantu membentuk logam menjadi bentuk tertentu sementara mesin memberikan tekanan untuk memaksa logam ke bentuk yang tepat. Untuk katup yang lebih besar, kita mungkin perlu mengelas komponen yang berbeda. Dalam beberapa kasus, tim kami mungkin juga perlu mengerjakan komponen untuk menyempurnakan bentuknya. Pakar katup kami juga dapat merawat permukaan dengan lapisan khusus berdasarkan kebutuhan Anda. Setelah semua komponen ditempa dan dibentuk dengan benar, katup dirakit, diperiksa, dan diuji untuk memastikan pengendalian kualitas.

Pertanyaan yang Sering Diajukan TentangKatup Bola Dilas Sepenuhnya Manual dan Katup Bola Tempa Manual

• Apa itu katup palsu?

Katup tempa dibuat dengan metode penempaan. Ini melibatkan pemanasan logam sampai menjadi lunak dan kemudian menggunakan kekuatan mekanis untuk membentuk logam menjadi bentuk yang diinginkan. Cacat penempaan meliputi putaran, penutupan dingin, retakan, dan inklusi.

Katup palsu umumnya digunakan pada jaringan pipa kecil bermutu tinggi. Biayanya lebih tinggi daripada yang dihasilkan dengan pengecoran. Penempaan umumnya merupakan pilihan yang lebih baik untuk ukuran besar karena pengecoran besar dapat mengakibatkan jalur kebocoran tambahan. Katup tempa sangat cocok untuk aplikasi suhu tinggi. Katup ini tidak terlalu rentan terhadap kelelahan termal dan lebih kuat dibandingkan jenis katup lainnya.

Katup tempa dimulai dengan cara yang sama seperti katup cor: logam cair dituangkan ke dalam ingot atau cetakan. Katup yang ditempa telah meningkatkan kinerja dalam servis berat dan aplikasi suhu tinggi. Namun, banyak katup memiliki persyaratan ketat untuk bahan, proses produksi, dan prosedur pengujian. Katup yang ditempa dapat menahan tekanan aplikasi suhu tinggi dan tekanan tinggi tanpa mengurangi integritasnya.

Bahan tempa memiliki ketahanan korosi dan kekuatan tarik yang lebih baik dibandingkan bahan cor. Semakin tinggi kekuatan tarik suatu katup, semakin baik katup tersebut menahan fluktuasi tekanan dan suhu tinggi. Katup palsu lebih tahan lama, yang berarti akan bertahan lebih lama.

• Apa perbedaan antara katup pengecoran dan penempaan?

Tidak seperti katup cor, pembuatan katup tempa memerlukan pembentukan logam atau paduan dalam bentuk padat. Untuk mencapai hal ini, peralatan industri memberikan tekanan tekan untuk membengkokkan material, sedangkan cetakan biasanya berfungsi dalam membentuk dan memotong komponen katup tertentu.

• Bagaimana proses penempaan katup bola?

Penempaan adalah proses manufaktur yang melibatkan pembentukan logam melalui palu, pengepresan, atau penggulungan. Gaya tekan ini dihasilkan dengan palu atau cetakan. Penempaan sering kali dikategorikan menurut suhu pelaksanaannya—penempaan dingin, hangat, atau panas. Berbagai macam logam dapat ditempa.

• Bagaimana katup bola palsu dibuat?

Jika aplikasi industri Anda melibatkan tekanan tinggi, tekanan tinggi, dan kondisi parah lainnya, katup bola tempa mungkin lebih sesuai dengan kebutuhan Anda. Katup tempa dibuat secara berbeda dari jenis katup bola lainnya, yang biasanya dicetak.

• Apa itu katup bola tempa?

Lini produk Forging Floating dan Trunnion Ball Valve mencakup fitur-fitur premium dan opsi khusus yang memberikan kinerja dan umur panjang dalam aplikasi yang paling menuntut. Semua desain telah disetujui uji tahan api dan siap aktuasi. Katup bola tempa juga tersedia dalam desain Double Block & Bleed dan dalam konfigurasi khusus seperti kap kriogenik yang diperluas atau dengan aktuasi khusus.

• Apa jenis katup bola?

Ada empat tipe umum katup bola: port penuh, port standar, port tereduksi, dan port v. Katup bola port penuh memiliki bola yang terlalu besar sehingga lubang pada bola berukuran sama dengan pipa sehingga kehilangan gesekan lebih rendah.

• Mengapa pemeran lebih lemah daripada yang dipalsukan?

Dalam penempaan, logam ditumbuk dan diubah bentuknya, namun aliran butirannya tetap tidak terputus, sehingga memungkinkannya mempertahankan kekuatannya. Dalam pengecoran, logam dilebur, yang memutus aliran butiran dan menyebabkan logam kehilangan sebagian kekuatan awalnya setelah mengeras.

• Mengapa katup bola retak?

Katup bola yang berada dalam posisi tertutup sangat rentan retak ketika air di dalamnya membeku. Hal ini disebabkan karena bagian dalam bola di dalam badan katup berlubang. Ketika dalam posisi tertutup air di dalam bola katup diarahkan langsung ke sisi luar badan katup. Ketika air di dalam bola membeku dan mengembang, ia mendorong dan memecahkan badan katup.

• Apa yang dimaksud dengan las penuh?

Rangka Las Profil Penuh, juga disebut "dilas terus menerus" atau "dilas penuh", sambungan sudut/perimeter memiliki semua elemen anggota rangka yang dilas terus menerus termasuk soffit, stop, rabbet, face, dan return.

• Apakah yang Anda maksud: las

Pengelasan adalah proses peleburan dua bagian atau lebih dengan menggunakan panas, tekanan, atau kedua-duanya. Ini sering dilakukan pada logam, termoplastik, dan bahkan kayu. Sambungan yang dihasilkan disebut las, dan bagian yang disatukan disebut bahan induk.

• Apa itu katup yang dilas penuh?

Katup yang dilas sepenuhnya dirancang dengan bodi yang dilas dan ditempa sepenuhnya untuk mengurangi bobot dan meningkatkan kekuatan sekaligus menghilangkan beberapa potensi titik kebocoran. Mereka digunakan untuk menghubungkan dan mematikan aliran media di banyak sistem perpipaan yang berbeda.
