Sebagai pemasok CS Ball Valve, saya telah menyaksikan secara langsung hubungan rumit antara arah aliran dan kinerja komponen penting ini. Di blog ini, kita akan mempelajari bagaimana arah aliran fluida dapat berdampak signifikan terhadap fungsi, daya tahan, dan efisiensi katup bola CS secara keseluruhan.
Pengertian Katup Bola CS
Sebelum mempelajari dampak arah aliran, mari kita tinjau secara singkat apa itu katup bola CS. CS, atau baja karbon, katup bola adalah jenis katup seperempat putaran yang menggunakan bola berongga, berlubang, dan berputar untuk mengontrol aliran fluida yang melewatinya. Ketika lubang bola sejajar dengan jalur aliran, katup terbuka sehingga cairan dapat lewat. Ketika bola diputar seperempat putaran, bagian padat bola menghalangi jalur aliran, menutup katup. Katup ini banyak digunakan di berbagai industri, termasuk minyak dan gas, pemrosesan kimia, dan pengolahan air, karena keandalan, daya tahan, dan kemudahan pengoperasiannya.
Dampak terhadap Kinerja Penyegelan
Salah satu aspek terpenting dari kinerja katup bola adalah kemampuan penyegelannya. Arah aliran dapat berdampak besar pada seberapa baik segel katup. Pada katup bola CS yang dipasang dengan benar, aliran biasanya dirancang untuk masuk dari sisi tempat dudukan ditahan oleh tekanan fluida. Tekanan ini membantu menekan kursi terhadap bola, sehingga meningkatkan kinerja penyegelan.

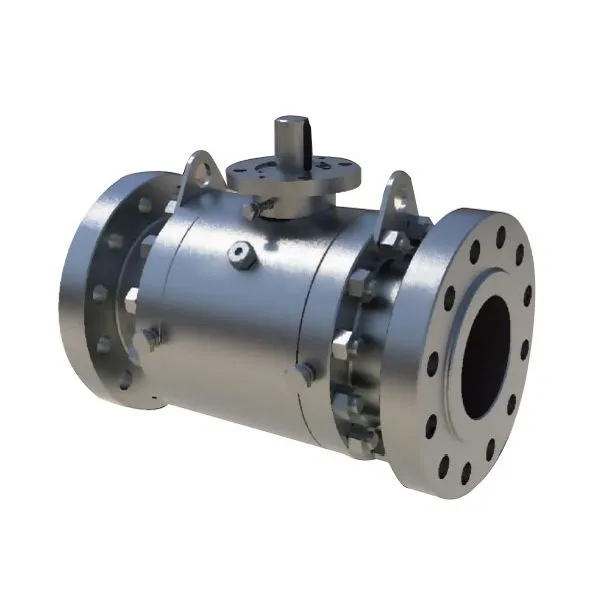

Misalnya, dalam aKatup Bola Stainless 3 Buah, desain bola mengambang mengandalkan tekanan fluida untuk mendorong bola ke dudukan hilir. Ketika arah aliran benar, tekanan ini menciptakan segel yang rapat, mencegah kebocoran. Namun, jika arah aliran dibalik, tekanan mungkin tidak bekerja sebagaimana mestinya, sehingga menyebabkan segel menjadi kurang efektif. Seiring waktu, hal ini dapat mengakibatkan kebocoran kecil, yang dapat menjadi masalah besar, terutama pada aplikasi cairan bertekanan tinggi atau berbahaya.
Efek pada Operasi Katup
Arah aliran juga mempengaruhi kemudahan pengoperasian katup. Katup bola CS dirancang untuk membuka dan menutup dengan jumlah torsi yang relatif rendah ketika aliran berada pada arah yang benar. Tekanan fluida membantu menyeimbangkan gaya yang bekerja pada bola, sehingga lebih mudah untuk diputar.
Sebaliknya, jika arah aliran dibalik, tekanan fluida dapat menimbulkan hambatan tambahan. Meningkatnya resistensi ini dapat mempersulit pengoperasian katup, sehingga membutuhkan lebih banyak tenaga untuk membuka atau menutupnya. Dalam beberapa kasus, tenaga berlebihan yang diperlukan untuk mengoperasikan katup dapat menyebabkan keausan dini pada batang katup, pegangan, atau komponen lainnya, sehingga mengurangi masa pakai katup.
Pengaruh terhadap Keausan Katup
Arah aliran fluida dapat menyebabkan pola keausan yang berbeda pada bola dan dudukan katup bola CS. Ketika aliran berada pada arah yang benar, fluida biasanya mengalir dengan lancar di atas bola dan dudukan, sehingga meminimalkan keausan abrasif. Cairan tersebut bertindak sebagai pelumas sampai batas tertentu, mengurangi gesekan antara bagian yang bergerak.
Namun, jika alirannya terbalik, cairan dapat membentur bola dan duduk secara miring, sehingga menyebabkan keausan yang tidak merata. Keausan yang tidak merata ini dapat menyebabkan hilangnya kebulatan katup dan permukaan akhir yang halus, yang selanjutnya dapat mempengaruhi kinerja penyegelan dan fungsi katup secara keseluruhan. Misalnya, dalam aKatup Bola Port Segmen V, port berbentuk V dirancang untuk memberikan kontrol aliran yang presisi. Membalikkan aliran dapat menyebabkan fluida mengikis port V secara tidak terduga, mengubah karakteristik aliran dan mengurangi akurasi katup.
Dampak terhadap Karakteristik Aliran
Arah aliran juga dapat mengubah karakteristik aliran katup bola CS. Dalam situasi aliran maju, katup dirancang untuk memberikan tingkat kapasitas aliran dan penurunan tekanan tertentu. Geometri internal katup dioptimalkan untuk arah aliran yang diinginkan guna memastikan perpindahan cairan yang efisien.
Ketika arah aliran dibalik, pola aliran di dalam katup berubah. Fluida mungkin mengalami lebih banyak turbulensi, yang dapat meningkatkan penurunan tekanan melintasi katup. Peningkatan penurunan tekanan ini berarti diperlukan lebih banyak energi untuk mempertahankan laju aliran yang sama, sehingga menyebabkan biaya pengoperasian lebih tinggi. Selain itu, perubahan pola aliran dapat menyebabkan getaran pada sistem perpipaan, yang selanjutnya dapat merusak katup dan komponen lain yang terhubung seiring waktu.
Pertimbangan untuk Berbagai Jenis Katup Bola CS
Berbagai jenis katup bola CS mungkin merespons perubahan arah aliran secara berbeda. Misalnya, aKatup Bola Apung yang Ditempamemiliki bola mengambang yang bebas bergerak secara aksial di bawah pengaruh tekanan fluida. Seperti disebutkan sebelumnya, arah aliran yang benar sangat penting untuk penyegelan yang tepat pada katup jenis ini.
Di sisi lain, katup bola yang dipasang di trunnion memiliki bola tetap yang ditopang oleh trunnion di bagian atas dan bawah. Meskipun katup yang dipasang di trunnion umumnya lebih mudah menerima perubahan arah aliran dibandingkan dengan katup bola mengambang, arah aliran yang salah masih dapat memengaruhi kinerjanya, seperti meningkatkan keausan pada jok dan mengurangi efisiensi secara keseluruhan.
Pentingnya Pemasangan yang Benar
Mengingat dampak signifikan arah aliran terhadap kinerja katup bola CS, pemasangan yang benar sangatlah penting. Selama proses pemasangan, penting untuk mengikuti instruksi pabrik dengan cermat mengenai arah aliran. Ini termasuk memeriksa tanda katup, yang biasanya menunjukkan jalur aliran yang benar.
Jika ada ketidakpastian mengenai arah aliran, disarankan untuk berkonsultasi dengan produsen katup atau teknisi yang berkualifikasi. Pemasangan yang salah tidak hanya dapat menyebabkan kinerja katup yang buruk tetapi juga membatalkan garansi katup.
Kesimpulan
Kesimpulannya, arah aliran mempunyai dampak besar terhadap kinerja katup bola CS. Ini mempengaruhi kinerja penyegelan, pengoperasian katup, keausan, karakteristik aliran, dan efisiensi keseluruhan. Sebagai supplier CS Ball Valve, saya sangat menyarankan agar pelanggan memperhatikan dengan baik arah aliran selama pemasangan dan pengoperasian.
Jika Anda sedang mencari katup bola CS berkualitas tinggi atau memerlukan informasi lebih lanjut tentang dampak arah aliran terhadap kinerja katup, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dalam memilih katup yang tepat untuk aplikasi spesifik Anda dan memastikan pemasangan dan pengoperasian yang benar.
Referensi
- API 6D - Spesifikasi Katup Pipa
- ASME B16.34 - Katup - Bergelang, Berulir, dan Ujung Pengelasan
- Buku Pegangan Valve oleh J. Paul Guyer
